感應加熱設備分類及組成說明

感應加熱設備（高頻加熱設備、超音頻感應加熱設備、中頻感應加熱設備、超高頻加熱設備）的主要組成有哪些？

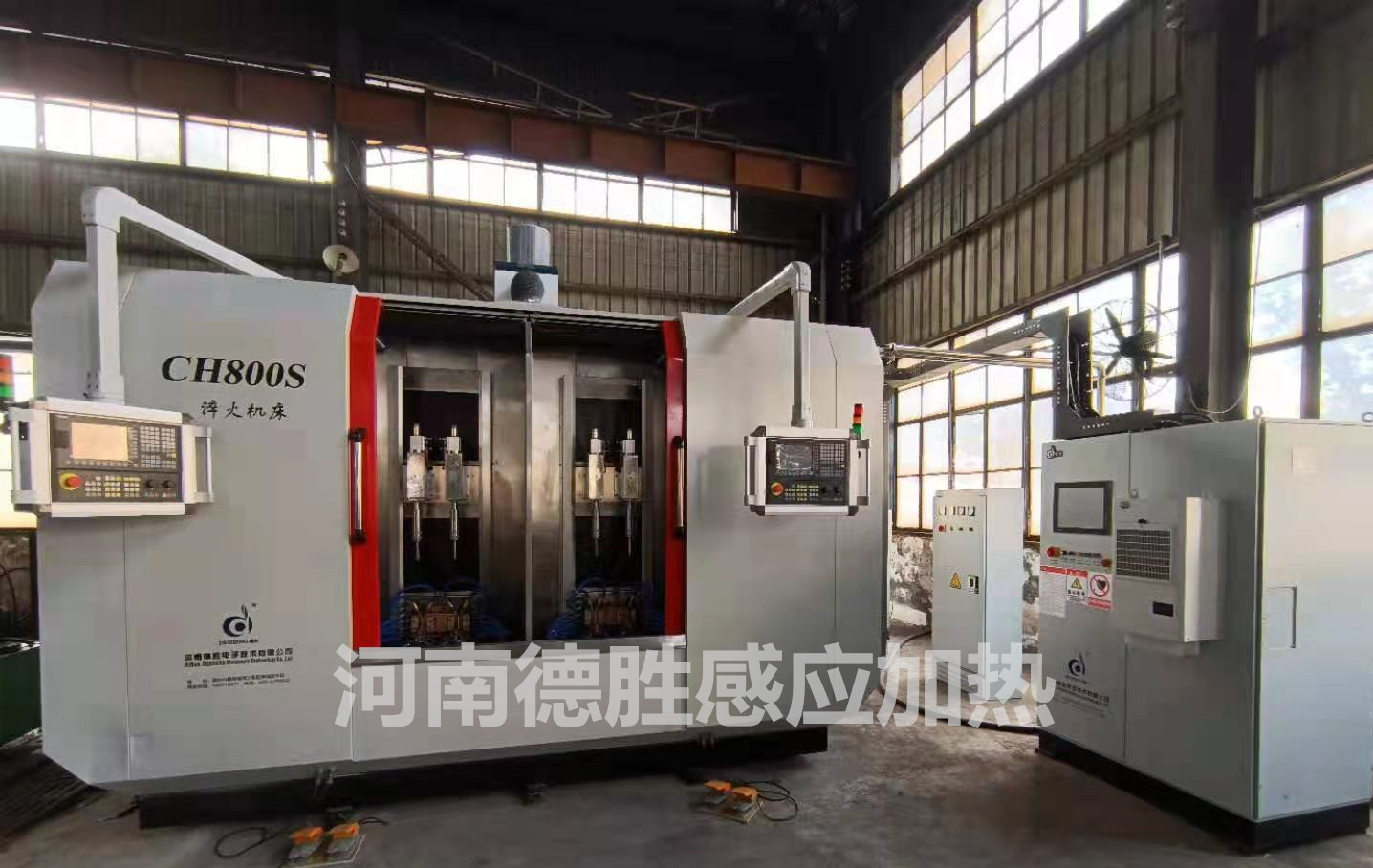

高頻淬火機按照對不同零件淬火需求，以頻率區分又有超音頻淬火設備、中頻淬火設備、超高頻淬火設備，其實都是同一種設備，在此先分解感應加熱設備組成，后期為您講解更多產品應用。

IGBT新型感應加熱設備組成：由整流部分、逆變部分、操作保護電路組成。整流部分：本設備采用全橋整流不控方式進行整流，降低了對電網的干擾，提高了功率因數。整流器工作在全導通狀態，電壓和電流始終同相位，因此無論輸出功率大小，電源的電網側功率因數始終大于0.96。逆變部分：緊湊型電路結構，使雜散電感更小，回路電氣指標更接近理想值，設備可以更加長期可靠穩定運行。逆變采用零壓軟啟動方式，并設有自動重復啟動電路，可防止設備的偶爾啟動失敗，提高了啟動的可靠性。逆變回路采用自動頻率跟蹤技術，可達到100%啟動。整個回路始終處于諧振或無限靠近諧振工作狀態，降低了損耗。

電源柜內銅排和銅管使用國內知名品牌、銅排，經噴沙、鈍化、制作規范。電源柜元器件布置合理，易于維修，走線，布線規范。維修人員能很輕易地接觸到所有的維修點。由于電源柜內主要的電力電子元器件都配有水冷系統，在運行過成中的溫升不會影響到主控室的溫度，故主控室無需額外的冷卻系統，而且主控室內的電路板上所有的電子元件都選用國際知名品牌，按照高溫度等級來選型。所以主控室運行的電路板具有非常高的穩定性。AC-DC整流部分a.橋式整流部分把交流電轉換成直流電，為逆變部分提供一個穩定的直流平臺。在正常操作時，確保對工廠電源諧波影響最小。濾波環節（直流濾波電容在電源柜內）a.濾波電容器。濾波電容器為薄膜電容。b.濾波電容器有外部放電電阻，在斷電后20分鐘內可完成放電。 DC-AC逆變電路逆變電路包括以下部分：IGBT模塊組成的半橋逆變器，將直流電轉變成交流電。 逆變電容器組為了減少大電流回路的損耗,補償電容器組安裝在靠近電爐的位置。電容器全部采用新型大容量無毒介質水冷RFM系列電熱電容器，具有單臺容量大，介質損耗低，占地面積小等優點。主板控制：DSP數字控制技術是從控制信號產生，到頻率自動跟蹤，到數字PID調節，到頻率、電壓、電流等反饋信號，到數據通信交換等均是數字信號。由于電源柜內主要的電力電子元器件都配有水冷系統，在運行過成中的溫升不會影響到主控室的溫度，故主控室無需額外的冷卻系統，而且主控室內的電路板上所有的電子元件都選用國際知名品牌，按照高溫度等級來選型。所以主控室運行的電路板具有非常高的穩定性。操作保護電路部分：在控制電路中設有各種操作，保護電路、主電路與控制電路的上電、掉電先后次序，以及使用人員的誤操作等，均不會對系統產生任何影響。具體的保護功能有：? 缺相保護--檢測三相交流輸入是否有缺相，如缺相立刻保護，停止工作。? 過電流保護--系統過電流截止保護，防止設備因過電流而損壞功率器件。? 過電壓保護--對電源電壓進行監控，當電源電壓過高立刻保護，有效的防止功率器件損壞。? 欠電壓保護---對電源電壓進行監控，當電源電壓過低立刻保護，有效的防止功率器件損壞。? 水壓低保護---冷卻水壓力保護，水壓過低時立刻保護，有效的防止感應線圈被燒壞。? 超溫保護---對冷卻水及散熱器溫度進行監控，防止功率器件因溫度過高損壞。
