久久精品国产2020-日本精品无码一区二区三区久久久-日韩av无码成人网站-亚洲国产精品成人综合色

什么是超音頻調(diào)質(zhì)生產(chǎn)線設(shè)備？其用途是什么呢？

什么是超音頻調(diào)質(zhì)生產(chǎn)線設(shè)備？其用途是什么呢？那么首先了解下調(diào)質(zhì)工藝。

調(diào)質(zhì)處理：淬火后高溫回火的熱處理方法稱為調(diào)質(zhì)處理。高溫回火是指在500-650℃之間進行回火。調(diào)質(zhì)可以使鋼的性能，材質(zhì)得到很大程度的調(diào)整，其強度、塑性和韌性都較好，具有良好的綜合機械性能。

調(diào)質(zhì)淬火時，要求工件整個截面淬透，使工件得到以細針狀淬火馬氏體為主的顯微組織。通過高溫回火，得到以均勻回火索氏體為主的顯微組織。

45鋼是中碳結(jié)構(gòu)鋼，冷熱加工性能都不錯，機械性能較好，且價格低、來源廣，所以應(yīng)用廣泛。它的最大弱點是淬透性低，截面尺寸大和要求比較高的工件不宜采用。

45鋼淬火溫度在A3+(30~50)℃，在實際操作中，一般是取上限的。偏高的淬火溫度可以使工件加熱速度加快，表面氧化減少，且能提高工效。為使工件的奧氏體均勻化，就需要足夠的保溫時間。如果實際裝爐量大，就需適當(dāng)延長保溫時間。不然，可能會出現(xiàn)因加熱不均勻造成硬度不足的現(xiàn)象。但保溫時間過長，也會也出現(xiàn)晶粒粗大，氧化脫碳嚴重的弊病，影響淬火質(zhì)量。我們認為，如裝爐量大于工藝文件的規(guī)定，加熱保溫時間需延長1/5。

因為45鋼淬透性低，故應(yīng)采用冷卻速度大的10%鹽水溶液。工件入水后，應(yīng)該淬透，但不是冷透，如果工件在鹽水中冷透，就有可能使工件開裂，這是因為當(dāng)工件冷卻到180℃左右時，奧氏體迅速轉(zhuǎn)變?yōu)轳R氏體造成過大的組織應(yīng)力所致。因此，當(dāng)淬火工件快冷到該溫度區(qū)域，就應(yīng)采取緩冷的方法。由于出水溫度難以掌握，須憑經(jīng)驗操作，當(dāng)水中的工件抖動停止，即可出水空冷（如能油冷更好）。另外，工件入水宜動不宜靜，應(yīng)按照工件的幾何形狀，作規(guī)則運動。靜止的冷卻介質(zhì)加上靜止的工件，導(dǎo)致硬度不均勻，應(yīng)力不均勻而使工件變形大，甚至開裂。

45鋼調(diào)質(zhì)件淬火后的硬度應(yīng)該達到HRC56~59，截面大的可能性低些，但不能低于HRC48，不然，就說明工件未得到完全淬火，組織中可能出現(xiàn)索氏體甚至鐵素體組織，這種組織通過回火，仍然保留在基體中，達不到調(diào)質(zhì)的目的。

45鋼淬火后的高溫回火，加熱溫度通常為560~600℃，硬度要求為HRC22~34。因為調(diào)質(zhì)的目的是得到綜合機械性能，所以硬度范圍比較寬。但圖紙有硬度要求的，就要按圖紙要求調(diào)整回火溫度，以保證硬度。如有些軸類零件要求強度高，硬度要求就高；而有些齒輪、帶鍵槽的軸類零件，因調(diào)質(zhì)后還要進行銑、插加工，硬度要求就低些。關(guān)于回火保溫時間，視硬度要求和工件大小而定，我們認為，回火后的硬度取決于回火溫度，與回火時間關(guān)系不大，但必須回透，一般工件回火保溫時間總在一小時以上。

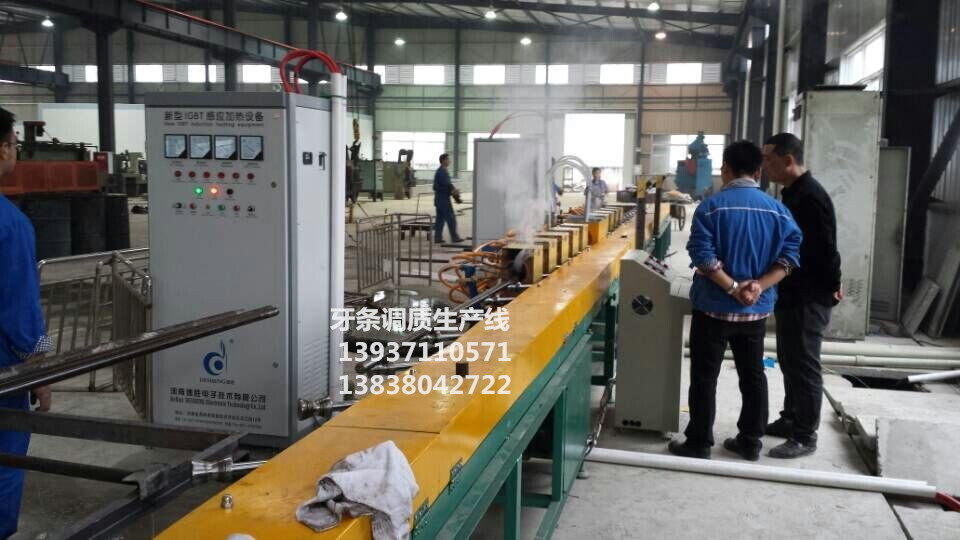

牙條超音頻調(diào)質(zhì)生產(chǎn)線工作現(xiàn)場

凡是需要以連續(xù)熱處理狀態(tài)交貨的工件都在連續(xù)熱處理作業(yè)線上進行?？梢赃M行淬火+回火等熱處理工藝進行生產(chǎn)。

河南德勝是一家專業(yè)從事于IGBT超音頻牙條調(diào)質(zhì)生產(chǎn)線設(shè)備的生產(chǎn)廠家，您若想了解河南德勝詳情產(chǎn)品和信息，請撥打我們的服務(wù)熱線：13937110571（微信同號）或者13838042722，在線QQ/微信號/抖音號：1479605824,火山號：597126284，河南德勝真誠歡迎您到我公司考察洽談業(yè)務(wù)，一站式采購，一條龍服務(wù)，一次握手，終生朋友，厚德載物，勝在共贏。
